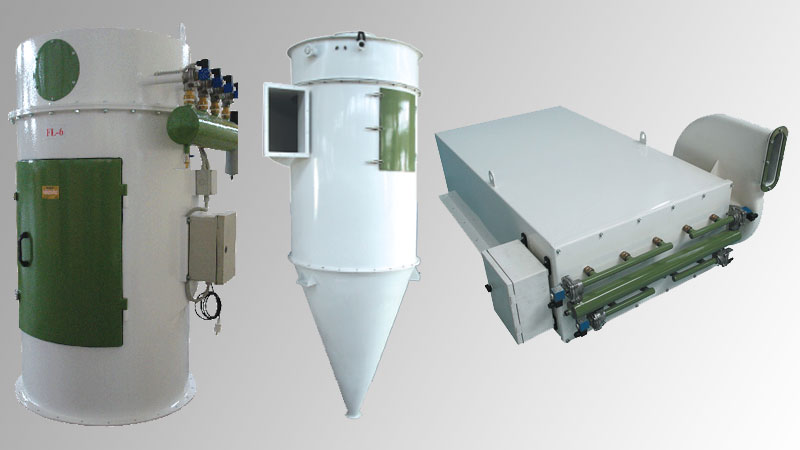

Hava Şoklu Filtre
Pnömatik nakli yapılan toz malzemenin kendisini, pnömatik nakli yapılan granül malzemenin içindeki tozların silo veya bunkerden dışarı atılmasını engeller.
Pnömatik Nakil Sistemlerinde, pnömatik nakle konu olan granül veya toz malzemeler varış noktasına – çoğunlukla bunker veya silodur – hava ile birlikte girerler. Malzemenin silo veya bunkerde tutularak, havanın dışarı atılması gerekir. Jet Filtre (Hava Şoklu Filtre, Jet İmpulse Filtre), pnömatik nakle konu olan granül madde içerisindeki tozların, ya da pnömatik nakli yapılan toz malzemenin içerde tutularak, havanın dışarı atılmasını sağlayan makinadır.
Filtrelemede seçilecek torbalar, pnömatik nakli yapılan materyalin içerisindeki tozu tutacak ölçüde olması gerekir. Filtreleme esnasında, bu torbaların gözenekleri dolar ve sağlıklı bir filtreleme yapılmasına engel olur. JET FILTRE veya HAVA ŞOKLU FİLTRE’de bulunan aspiratör (fan) marifetiyle, filtreleme esnasında torbalara Hava Şoku verilerek, torbaların gözeneklerinin tıkanmasının önüne geçilmiş olur.
Kullanım Alanları
- Çimento Sanayi,
- Un, İrmik Sanayi,
- Gıda Sanayi,
- Kimya Sanayi,
- Şeker Sanayi,
- Makina Sanayi,
- İlaç Sanayi,
- Kağıt Sanayi,
- Plastik Sanayi,
- Cam Sanayi,
- Deterjan Sanayi,
- Kömür Sanayi,
- Kireç Sanayi,
- Taş, Toprak Sanayi,
- Ağaç Sanayi,
- Toz ve Granül Maddelerin Pnömatik Taşınmasında.
HAVA ŞOKLU FİLTRE – A TİPİ

Hava Şoklu Filtre – A Tipi
MODEL | Torba Adedi | Torba Uzunluğu (mm) | Torba Ø (mm) | Filtre Alanı m2 | Debi (m3/dk) | Aspiratör (220 mm.wg) | Aspiratör Motoru (kW) |
---|---|---|---|---|---|---|---|
PS-51A – 4/800 | 4 | 800 | 120 | 1,2 | 5,5 | 10 m3/dk | 0,75 |
PS-51A – 4/1200 | 4 | 1200 | 120 | 1,8 | 8 | 15 m3/dk | 1,1 |
PS-51A – 6/800 | 6 | 800 | 120 | 1,8 | 8 | 15 m3/dk | 1,1 |
PS-51A – 6/1200 | 6 | 1200 | 120 | 2,71 | 13 | 20 m3/dk | 1,5 |
PS-51A – 9/800 | 9 | 800 | 120 | 2,71 | 13 | 20 m3/dk | 1,5 |
PS-51A – 9/1200 | 9 | 1200 | 120 | 4,07 | 19 | 25 m3/dk | 2,2 |
PS-51A – 12/1200 | 12 | 1200 | 120 | 5,42 | 25 | 30 m3/dk | 2,2 |
PS-51A – 12/1600 | 12 | 1600 | 120 | 7,23 | 35 | 45 m3/dk | 3 |
PS-51A – 16/1200 | 16 | 1200 | 120 | 7,23 | 35 | 45 m3/dk | 3 |
PS-51A – 16/1600 | 16 | 1600 | 120 | 9,65 | 46 | 60 m3/dk | 4 |
PS-51A – 25/1600 | 25 | 1600 | 120 | 15,07 | 72 | 90 m3/dk | 5,5 |
PS-51A – 36/1600 | 36 | 1600 | 120 | 21,71 | 104 | 130 m3/dk | 7,5 |
PS-51A – 45/800 | 45 | 800 | 120 | 13,55 | 65 | 80 m3/dk | 7,5 |
PS-51A – 45/1200 | 45 | 1200 | 120 | 20,35 | 97 | 120 m3/dk | 7,5 |
HAVA ŞOKLU FİLTRE – B TİPİ

B TİPİ TEKNİK ÖZELLİKLER
MODEL | Torba Uzunluğu (mm) | Filtre Alanı (m2) | ||||
---|---|---|---|---|---|---|
PS-51B – 18 | 1800 | 2400 | 3000 | 11,5 | 15,5 | 18 |
PS-51B – 26 | 1800 | 2400 | 3000 | 16,6 | 22,4 | 26 |
PS-51B – 39 | 1800 | 2400 | 3000 | 25 | 33,5 | 39 |
PS-51B – 52 | 1800 | 2400 | 3000 | 33,3 | 44,7 | 52 |
PS-51B – 78 | 1800 | 2400 | 3000 | 50 | 67 | 78 |
PS-51B – 104 | 1800 | 2400 | 3000 | 66 | 89 | 104 |
HAVA ŞOKLU FİLTRE – C TİPİ

C TİPİ TEKNİK ÖZELLİKLER
MODEL | Torba Adedi | Torba Uzunluğu (mm) | Torba Ø (mm) | Filtre Alanı m2 | Debi (m3/dk) | Aspiratör (220 mm.wg) | Aspiratör Motoru (kW) |
---|---|---|---|---|---|---|---|
PS-51C – 2/800 | 2 | 800 | 120 | 0,60 | 3 | 7 m3/dk | 0,55 |
PS-51C – 5/800 | 5 | 800 | 120 | 1,50 | 7 | 10 m3/dk | 0,75 |
PS-51C – 7/800 | 7 | 800 | 120 | 2,11 | 10 | 15 m3/dk | 1,1 |
PS-51C – 9/800 | 9 | 800 | 120 | 2,71 | 13 | 20 m3/dk | 1,5 |
PS-51C – 5/1200 | 5 | 1200 | 120 | 2,26 | 10,7 | 15 m3/dk | 1,1 |
PS-51C – 7/1200 | 7 | 1200 | 120 | 3,16 | 15 | 20 m3/dk | 1,5 |
PS-51C – 9/1200 | 9 | 1200 | 120 | 4,07 | 19 | 25 m3/dk | 1,5 |
PS-51C – 12/1600 | 12 | 1200 | 120 | 7,20 | 35 | 45 m3/dk | 3 |
